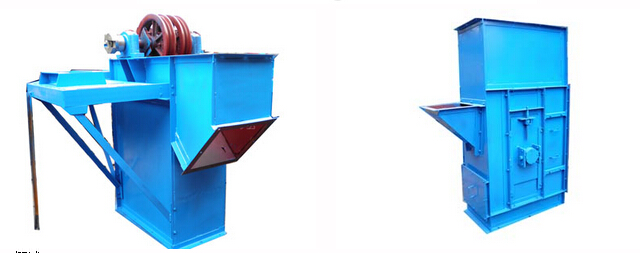

TH型、HL型斗式提升机

TH型、HL型斗式提升机

详细说明


概述

TH、HL型环链斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料,如粮食、煤、水泥、碎矿石等,输送高度最高40m,其特点为:结构简单、运行平稳,掏取式装料,混合式或重力卸料,轮缘采用组合链轮,更换方便,链轮轮缘经特殊处理寿命长,下部如采用重力自动张紧装置,能保持恒定的张力,避免打滑或脱链,同时在料斗遇阻时,有一定的容让性能够有效地保护运动部件,物料温度不超过250 ℃。TH型按JB3926-85《垂直斗式提升机》标准设计制造,应优先运用,除连接尺寸外,HL斗式提升机的链条、链轮、张紧装置与TH型相同。
技术参数
TH、HL型斗式提升机技术参数
注:1、表中斗容为计算斗容,输送量按填充系数0.6计算得出。
          2、TH型斗提机料斗用途:zh-中深斗:输送湿粘性物料,如糖、湿细沙等。
                      sh-深斗:输送量的粉状至小块状物料,如水泥、砂、煤等。
          3、HL型斗提机料斗的用途:Q-浅圆底料斗:输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。
                       S-深圆底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
          4、张紧力计算:G=40+0.232Q*H 式中:Q输送量(t/h) H-提升高度(mm) G-张紧力(kg)
