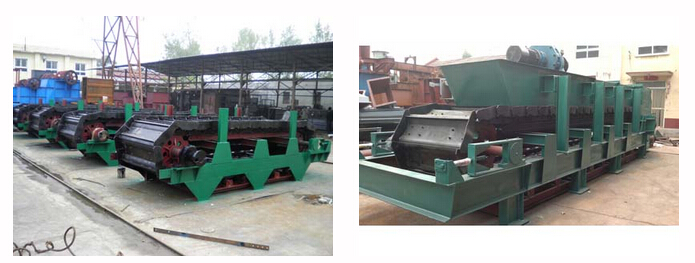

板式喂料机

详细说明

一、概述

板式喂料机被广泛用于建材、冶金、电力、煤炭、化工、铸造等行业，特别适宜于输送一些温度高、块度大、具有锋利棱角和磨琢性强的固体物料。在水泥行业，是立窑窑尾熟料输送的*佳选择。板式喂料机性能特点：

牵引链采用长节距板式销轴滚子链，链条各零件均采用合金钢材料，并经科学的热处理，耐磨性能好，抗拉强度高、使用寿命长，采用冲压槽体，中间用横筋加强、槽体刚性好，承载能力大。槽体底板圆弧搭接，防止物料泄漏。驱动电机采用调速电机，运行速度可调，以便更合理地选择输送量。布置形式多样、可水平、倾斜布置，还有多种水平、倾斜组合布置。单机输送长度小于等于60m，提升高度小于等于30m。*大输送倾角0－75度。物料温度小于等于600℃。型号可分为轻型板式喂料机、中型板式喂料机、重型板式喂料机。

二、技术参数

轻型板式喂料机的技术参数：

型号	链式宽度（mm）	链中心距（mm）	生产能力（m³/h）	给料速度（m/s）	物料*大粒度（mm）
WBQ500-2	500	2000	7-88	0.05-0.4	180
WBQ500-3		3000
WBQ500-4.5		4500
WBQ500-6		6000
WBQ500-9		9000
WBQ500-12		12000
WBQ630-3	630	3000	11-175	0.04-0.4	200
WBQ630-4.5		4500
WBQ630-6		6000
WBQ630-9		9000
WBQ630-12		12000
WBQF630-15		15000
WBQ800-3	800	3000	19-308	0.04-0.4	350
WBQ800-4.5		4500
WBQ800-6		6000
WBQ800-9		9000
WBQ800-12		12000
WBQ800-15		15000
WBQ800-18		18000

中型板式喂料机的技术参数：

型号	槽板宽度（mm）	头尾轮轴中心距（mm）	速度（m/s）	给料粒度（mm）	处理能力（t/h）
WBL100-6	1000	6000	0.01-0.1	≦500	80-160
WBL100-12	1000	12000	0.05-0.1	≦500	60-130
WBL120-4	1200	4000	0.014-0.08	≦600	45-150
WBL120-6	1200	6000	0.01-0.1	≦600	80-160
WBL120-11	1200	11000	0.01-0.1	≦600	50-100
WBL120-19	1200	19000	0.014-0.09	≦600	45-150
WBL125-6	1250	6000	0.014-0.08	≦700	45-150
WBL125-12	1250	12000	0.014-0.08	≦700	45-150
WBL140-8	1400	8000	0.017-0.17	≦900	100-200
WBL140-16	1400	16000	0.006-0.06	≦900	20-200
WBL150-5	1500	5000	0.014-0.08	≦700	85-288
WBL150-15	1500	15000	0.006-0.06	≦700	20-200
WBL150-10.5	1500	10500	0.006-0.06	≦700	20-200
WBL160-6	1600	6000	0.017-0.17	≦800	61-610
WBL160-9	1600	9000	0.076	≦800	180
WBL180-8	1800	8000	0.022-0.046	≦800	100-1000
WBL180-12	1800	12000	0.05	≦800	360
WBL220-10	2200	10000	0.018-0.055	≦1500	220-680
WBL240-10	2400	10000	0.018-0.055	≦1500	220-680

重型板式喂料机的技术参数：

型号	槽板宽度（mm）	头尾轮轴中心距（mm）	速度（m/s）	给料粒度（mm）	处理能力（t/h）
WBZ160-9	1600	9000	0.01-0.07	≦1000	27-270
WBZ180-8	1800	8000	0.01-0.07	≦1000	≦500
WBZ180-8.75	1800	8750	0.01-0.07	≦1000	≦500
WBZ180-9	1800	9000	0.01-0.07	≦1000	≦500
WBZ180-9.8	1800	9800	0.01-0.07	≦1000	≦500
WBZ180-10	1800	10000	0.01-0.07	≦1000	≦500
WBZ200-9.8	2000	9800	0.01-0.07	≦1000	≦500
WBZ220-10	1800	10000	0.01-0.07	≦1200	≦700
WBZ230-10	2300	10000	0.01-0.07	≦1500	≦800
WBZ240-10	2400	10000	0.02-0.06	≦1600	≦850
WBZ250-11.5	2500	11500	0.01-0.07	≦1800	550-900
